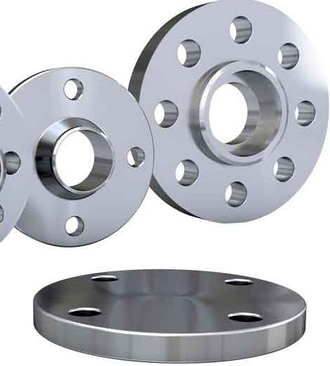

فلنچ Flange قطعه یا صفحه دیسکی شکلی می باشد که بروی آن سوارخ هایی تعبیه شده است که معمولا به صورت جفتی و به کمک پیچ و مهره یا گسکت دو قطعه را به یکدیگر متصل میکنند. در واقع فلنج ها از پرکاربردترین اتصال دهنده لوله، شیرآلات و قطعات به یکدیگر هستند.
مهمترین مزیت فلنج این است که در صورتی که دو عدد لوله را مستقیما به یکدیگر جوش دهید و بخواهید آن ها را از هم جدا کنید باید توسط برشکاری این کار را انجام شود اما در صورتی که از فلنج ها استفاده کرده باشید، میتوانید به راحتی با باز و بسته کردن پیچ و مهره ها این کار را انجام دهید.
استاندارد فلنج ها
فلنج ها بسته به جنس، نوع ساخت و فشاری که تحمل میکنند به استاندارد های زیر تقسیم می گردند:
استاندارد ASME B16.5
طبق این استاندارد فلنج های فولادی به کلاس های 150-300-400-600-900-1500-2500 تقسیم بندی می شوند. این اعداد نشان دهنده ماکزیمم فشار برحسب PSI بوده که فلنج ها در حداکثر دمای مجاز میتواند تحمل کنند. البته مقدار فشار قابل تحمل در دماهای مختلف فرقی ندارد.
استاندارد ISO
در این استاندارد PN نشان دهنده فشارتحمل فلنج های فولادی وآلیاژی است که فشار اسمی بر حسب BAR را نشان می دهد. به عنوان مثال PN30 یعنی فشار کارکرد فلنج 30 Bar است.
استاندارد API
در استاندارد API رده های API 6BX، API 6A و API 6B وجود دارد. این نوع فلنج ها دارای تحمل فشار بیشتری نسبت به استاندارد ANSI بوده و به کلاس های 2000-3000-5000-10000-15000 تقسیم می گردد.
مزایا و معایب فلنج مقعر و محدب:
مزایا: تمیز کردن آسان ، می تواند از بیرون زدگی واشر ، فرسایش کمتر و خوردگی توسط محیط جلوگیری کند. مناسب برای مواقع با فشار بیشتر. مضرات: تعویض واشر راحت نیست.
معایب اتصالات فلنج
هر اتصال فلنج میتواند دچار نشتی شود. (بعضی از کارشناسان ادعا میکنند که اتصالات فلنج هرگز نشت نمی‌کنند).
سیستم های لوله کشی فلنج دار نیاز به فضای بیشتری دارند .
نصب سیستم های لوله کشی فلنج دار گران تر است. (فلنج های کلاه دار مخصوص)
مزایای نصب اتصالات فلنج
اتصالات فلنج میتواند شامل چند لوله کویل باشد و میتواند در یک کارگاه تولید شود.
این لوله کویل میتواند در کارخانه بدون نیاز به جوش داده شدن مونتاژ شود.
(استفاده از اشعه ایکس، آزمایش هیدرولیکی و غیره) در کارخانه ضروری نیست، زیرا این کار در کارگاه انجام شده است.
نقاشی اتصالات در کارخانه ضروری نیست، زیرا حتی در یک کارگاه نیز این کار انجام می‌شود.
